問題 ＜R4年午前問7＞

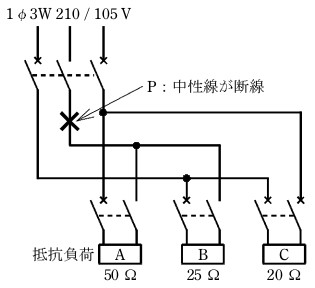

図のような単相3線式電路（電源電圧210 / 105 V）において、抵抗負荷A : 50Ω、B : 25Ω、C : 20Ωを使用中に、図中の×印点Pで中性線が断線した。断線後の抵抗負荷Aに加わる電圧[V]は。ただし、どの配線用遮断器も動作しなかった
＜解答の選択肢＞
- 0
- 60
- 140
- 210
【出典：令和4年度第一種電気工事士筆記試験-午前問7】
断線後に抵抗負荷Aに加わる電圧は 140V
同じ年度問題
・前の問題(問6)
・次の問題(問8)
・令和4年度-午前問題
解法と解説
方針
断線の問題は、14年間で 3回出題。合格必須項目マスター後の習得をお勧めする。
ふくラボ流攻略法
問題文の配電線路は分かりにくいので、よく見る単相 3 線式配電線路の図に描き直すと、
赤バツ印の部分で断線すると、そこの電線が存在しないことと同じ。残る回路図を描き直すと
電源が交流 210V というだけで、抵抗のみの簡単な回路となる。
コイル・コンデンサが存在しないから、電圧と電流に位相差はできない。抵抗 B と A の直列接続電路に流れる電流 I AB は

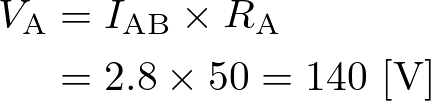

抵抗 A 両端にかかっている電圧 V A は
まとめ
断線の問題は、14年間で 3回出題。合格必須項目マスター後の習得をお勧めする。
解法は、断線した電路を除いて回路図を描き直す。
