【第１種電気工事士】過去問｜単相2線式配電線路における電圧降下と負荷に加わる電圧 (R4年午前-問6)

問題＜R4年午前問6＞

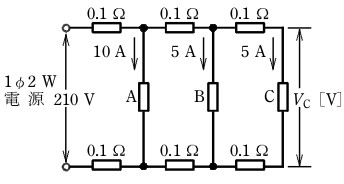

図のように、単相2線式の配電線路で、抵抗負荷A, B, Cにそれぞれ負荷電流10A, 5A, 5A流れている。電源電圧が210Vであるとき、抵抗負荷Cの両端電圧Vc[V]は。ただし、電線1線当たりの抵抗は0.1Ωとし、線路リアクタンスは無視する

＜解答の選択肢＞
（選択肢は省略）

【出典：令和4年度第一種電気工事士筆記試験-午前問6】

答えはこちら
抵抗負荷Cの両端電圧Vcは、203V

解法と解説

配電路の電圧降下・電力損失は、出題パターンが限られているため、解法を一度理解・マスターできれば、あとはいただき問題。合格必須項目をマスター後の早めの習得がお勧め。

解法は

負荷 A、B、C は配電線路に対し並列接続。それぞれに流れる電流を電源から図示すると、それぞれの負荷の負荷電流は 10A、5A、5A だから、

この図から、電源－負荷 A 間の電路には 20A、負荷A－B 間は 10A、負荷B－C 間は 5A 流れることがわかる。

上の図の電流が見やすく書き換えると、

負荷 A、B、C ともに抵抗負荷なので、力率 cos θ = 1。

すると、配電線路の抵抗成分による電圧降下は V_f = I ×R と簡単に求められて、図の赤字で示した通り。

この図から、V_C は 203V と求まる。

解法は
