【第１種電気工事士】過去問｜ケーブルヘッド内のストレスコーンの役割 (R4年午前-問42)

問題＜R4年午前問42＞

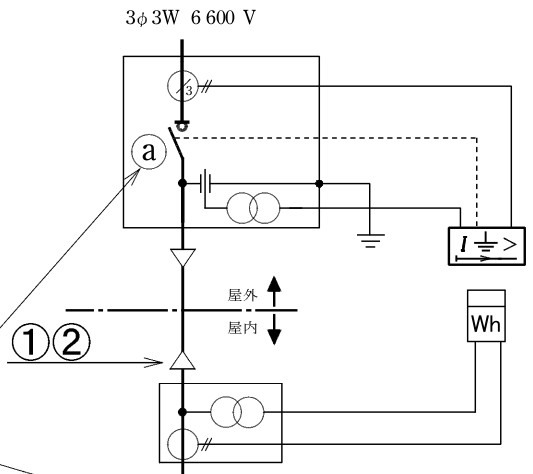

②で示すストレスコーン部分の主な役割は。

＜解答の選択肢＞

【出典：令和4年度第一種電気工事士筆記試験-午前問42】

答えはこちら
ストレスコーンの主な役割は「遮へい端部の電位傾度を緩和」

解法と解説

ストレスコーンの役割は頻繁に出題されている。ストレスコーンの構造(ケーブルヘッドの構造)と、役割を確実に押さえて、得点源にしよう。

ゴムストレスコーン形の終端接続(ケーブルヘッド)の写真を以下に示す。

矢印部分にストレスコーンが入っている。

高圧ケーブルの端末部分は、導体・絶縁体・銅遮蔽テープという構造になっている。

導体と銅遮蔽テープが平行に配置されている部分は、導体から銅テープへ向かう電気力線は均一である。

一方、ケーブル終端部分では、近くに銅テープが存在しない導体から発生する電気力線は、最も近くの銅テープ端部に到達する。これによりテープ端部に電気力線が集中し、電位傾度＝電界強度が大きくなる。

すると、銅テープ端部に接触している絶縁体部分に高電界がかかり続けるため、他の部分よりも早く絶縁性能が低下＝劣化する。

この劣化を防ぐ(遅くする)ため、ケーブル終端部の銅遮蔽テープと絶縁体の間にストレスコーンを挿入、銅テープを円錐形する。すると、電気力線の集中が緩和され、電位傾度が緩和＝電界強度が低くなり、劣化を遅くすることができる。
–>

ケーブルヘッドCH で確実に押さえておく 3つのポイントは

ストレスコーンは、銅遮蔽テープ端部への電気力線の集中を防ぎ、電位傾度を緩和することによって、絶縁体の絶縁破壊を防止する役割がある。
