問題 ＜R4年午前問47＞

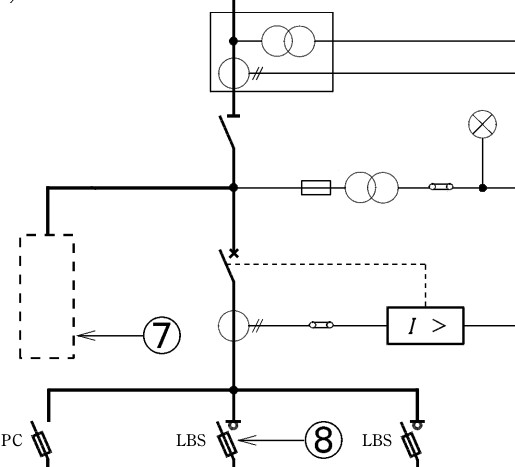

⑦に設置する機器として、一般的に使用されるものの図記号は

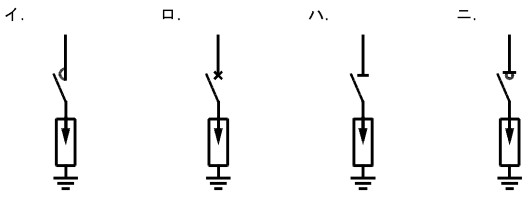

＜解答の選択肢＞
【出典：令和4年度第一種電気工事士筆記試験-午前問47】
⑦に設置するのは避雷器。その避雷器の上流に配置する開閉器は断路器DS。正しい回路図記号はハ
同じ年度問題
・前の問題(問46)
・次の問題(問48)
・令和4年度-午前問題
解法と解説
方針
避雷器が設置される部分の単線図を書けること。
ふくラボ流攻略法
高圧受電設備の⑤の位置に避雷器 LA を設置することは、きちんと記憶しておく。
そして 避雷器と高圧電路を接続する機器は断路器 DS。
まとめ
避雷器が設置される部分の単線図を書けること。
回路図を書いて、
- 断路器 DS で高圧電路に接続
- 接地工事は A種
を解答しよう。
