問題 ＜R4年午前問25＞

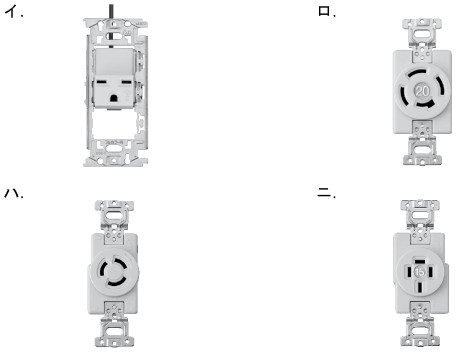

写真に示す配線器具（コンセント）で、200Vの開路に使用できないものは
＜解答の選択肢＞
【出典：令和4年度第一種電気工事士筆記試験-午前問25】
200Vに使用できないコンセントは、３
同じ年度問題
・前の問題(問24)
・次の問題(問26)
・令和4年度-午前問題
解法と解説
方針
コンセントの写真から〇Ｖ用を見抜くには、かなりのトレーニング時間が必要となる。
ただ、100V用のコンセントは見分けられるように。
正攻法の解答
写真のコンセントは…
イ：単相200V用 2極接地極付 (15A/250V)
ロ：三相200V用 3極接地極付 引っ掛け形 (20A/250V)
ハ：単相100V用 2極接地極付 (15A/115V)
二：三相200V用 3極接地極付 (15A/250V)
したがって、200V用電路に使用できないのは、100V用のハ。
まとめ
コンセントの写真から〇Ｖ用を見抜くには、かなりのトレーニング時間が必要となる。
ただ、100V用のコンセントは見分けられるように。
